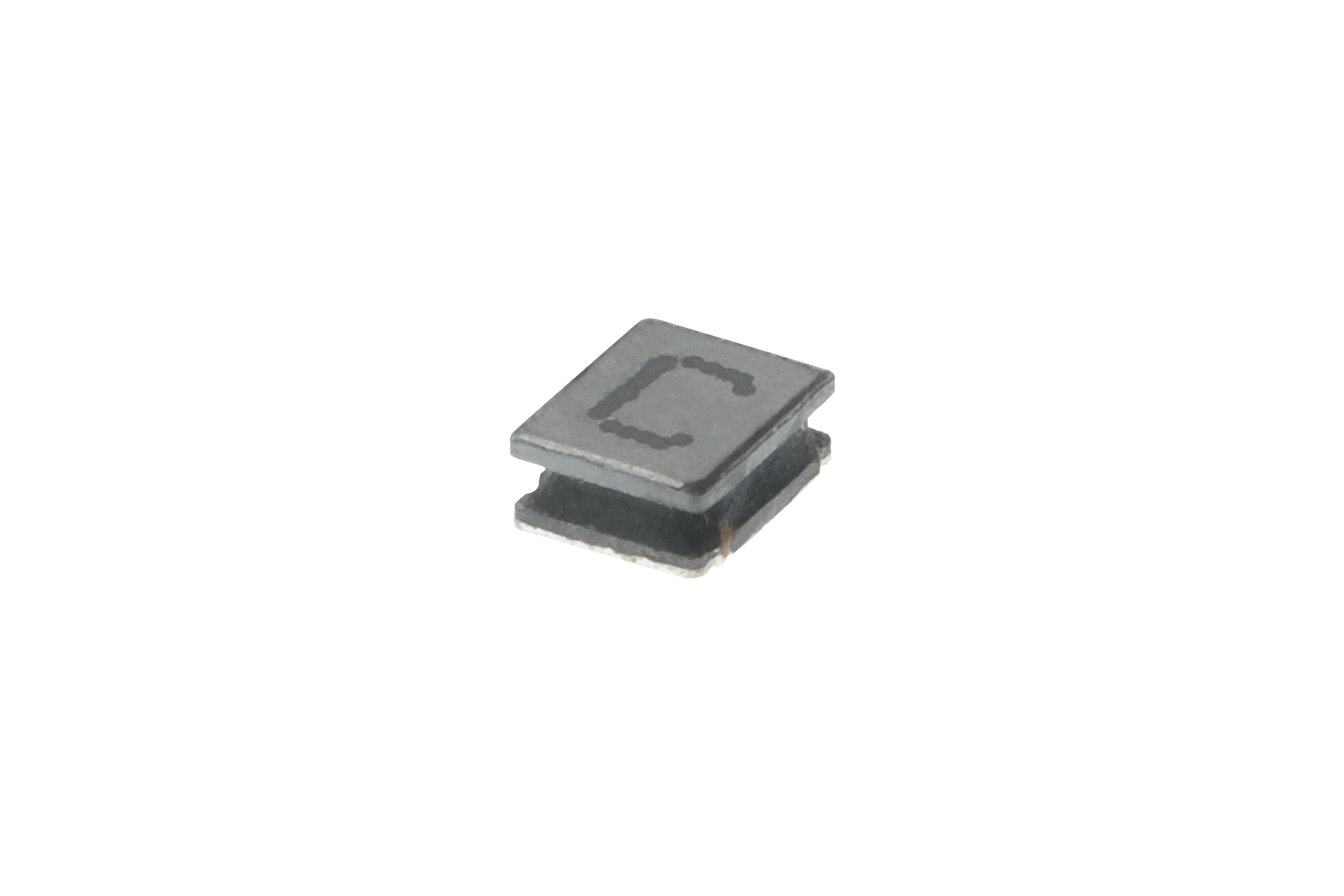

CKCS252012
储能
表面贴装,小型、超薄电感器
大功率,高饱和,低电阻之特性
合金材质磁芯.
磁性胶水涂敷结构极大减少了噪声, 闭合磁路结构设计,漏磁少,抗EMI能力强.
样品申请 在线客服
产品信息
产品用途
PAD,笔记本电脑,服务器,音箱,网通,安防,手机,智能家居,储能设备等
产品参数
样品申请
系列
型号
PDF
电感值
(μH)
共模阻抗
(Ω)
阻抗
(Ω)
电感/
阻抗公差
测试条件
DCR
(mΩ)
饱和电流
TYP(A)
温升电流
TYP(A)
用途
状态
工作温度
(℃)
长
(mm)
宽
(mm)
高
(mm)
封装
屏蔽
材质
产品3D图
磁胶电感
CKCS252012-22uH/M *
22
-
-
±20%
1MHz/0.2V
1976
0.530
0.38
消费品
量产
-40~125
2.5
2
1.25
SMD
Y
镍锌铁氧体
磁胶电感
CKCS252012-15uH/M *
15
-
-
±20%
1MHz/0.2V
1591
0.680
0.42
消费品
量产
-40~125
2.5
2
1.25
SMD
Y
镍锌铁氧体
磁胶电感
CKCS252012-10uH/M
10
-
-
±20%
1MHz/0.2V
690
0.790
0.62
消费品
量产
-40~125
2.5
2
1.25
SMD
Y
镍锌铁氧体
磁胶电感
CKCS252012-6.8uH/M
6.8
-
-
±20%
1MHz/0.2V
581
0.980
0.69
消费品
量产
-40~125
2.5
2
1.25
SMD
Y
镍锌铁氧体
磁胶电感
CKCS252012-4.7uH/M
4.7
-
-
±20%
1MHz/0.2V
377
1.12
0.84
消费品
量产
-40~125
2.5
2
1.25
SMD
Y
镍锌铁氧体
磁胶电感
CKCS252012-3.3uH/M
3.3
-
-
±20%
1MHz/0.2V
264
1.61
1.04
消费品
量产
-40~125
2.5
2
1.25
SMD
Y
镍锌铁氧体
磁胶电感
CKCS252012-2.2uH/N
2.2
-
-
±30%
1MHz/0.2V
216
1.85
1.15
消费品
量产
-40~125
2.5
2
1.25
SMD
Y
镍锌铁氧体
磁胶电感
CKCS252012-1.5uH/N
1.5
-
-
±30%
1MHz/0.2V
147
2.24
1.4
消费品
量产
-40~125
2.5
2
1.25
SMD
Y
镍锌铁氧体
磁胶电感
CKCS252012-1uH/N
1
-
-
±30%
1MHz/0.2V
90
2.59
1.93
消费品
量产
-40~125
2.5
2
1.25
SMD
Y
镍锌铁氧体
磁胶电感
CKCS252012-0.68uH/N-010
0.68
-
-
±30%
1MHz/0.2V
98
3.28
1.93
消费品
量产
-40~125
2.5
2
1.25
SMD
Y
镍锌铁氧体
磁胶电感
CKCS252012-0.47uH/N-010
0.47
-
-
±30%
1MHz/0.2V
85
3.82
1.95
消费品
量产
-40~125
2.5
2
1.25
SMD
Y
镍锌铁氧体
注释
所有数据基于环境温度25℃条件下测试。
电感测试条件为100kHz, 1.0V。
饱和电流：电感值下降其初始值的30%时所加载的实际直流电流值。
温升电流：使产品温度上升到ΔT40℃时所加载的实际直流电流值(Ta=393℃)。
特别提醒：线路设计，组件布局，印刷线路板(PCB)尺寸及厚度，散热系统等均会影响产品温度。
请务必在最终应用时，验证产品发热状况。
保存
产品在包装中的保存条件：温度 5～40°C，相对湿度小于等于 70%。
如果取出使用，剩余的产品请用胶袋密封按照以上条件保存，避免端子(电极)氧化，影响焊接状态。
产品储存期不建议超过 12 个月，在其他影响下，端子可能会退化，导致焊接性差。
请不要将产品保存于高温、高湿、有尘埃、腐蚀性气体的不适合环境中。
请小心轻放，避免由于产品的跌落或取用不当而引致的损坏。
手上的油脂会导致可焊性降低，应避免用手直接接触端子。
